李程远老师在极客时间 《容器实战高手课》中的 “ 加餐 04 | 理解 ftrace（2）：怎么理解 ftrace 背后的技术 tracepoint 和 kprobe？” 留了一道思考题：

想想看，当我们用 kprobe 为一个内核函数注册了 probe 之后，怎样能看到对应内核函数的第一条指令被替换了呢？

kprobe 是内核函数动态跟踪的一种实现机制，使用该机制几乎可跟踪所有的内核函数（排除带有 __kprobes/nokprobe_inline 注解的和标有 NOKPROBE_SYMBOL 的函数）。 kprobe 跟踪机制的实现目前主要有 2 种机制：

  • 一般情况下，当 kprobe 函数注册的时候，把目标地址上内核代码的指令码，替换成了 “cc”，也就是 int3 指令。这样一来，当内核代码执行到这条指令的时候，就会触发一个异常而进入到 Linux int3 异常处理函数 do_int3() 里。在 do_int3() 这个函数里，进行检查，如果发现有对应的 kprobe 注册了 probe，就会依次执行注册的 pre_handler()、替换前的指令、post_handler()。


  • 如内核基于 ftrace 对函数进行 trace，则会函数头上预留了 callq <__fentry__> 的 5 个字节（在启动的时候被替换成了 nop）。kprobe 跟踪机制会复用 ftrace 跟踪预留的 5 个字节，将其替换成 ftrace_caller ，而不再使用 int3 软中断指令替换。

不论上述那种方式，kprobe 实现原理基本一致：进行目标指令替换，替换的指令可以使程序跳转到一个特定的 handler 里，然后再去执行注册的 probe 的函数。

本文，我将基于 ftrace 机制对整个动态替换的机制进行验证。如对 ftrace 不熟悉，建议提前阅读 Linux 原生跟踪工具 Ftrace 必知必会 。

1. 基础知识

1.1 默认编译

我们用 C 语言实现一个非常简单程序进行简单验证：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

#include <stdio.h>
#include <stdlib.h>

int a() {
    return 0;
}

int main(int argc, char ** argv){
    return 0;
}

在默认参数编译后的代码如下，可见函数头部没有特殊定义。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

$ gcc -o hello hello.c
$ objdump -S hello
...
0000000000001129 <a>:
    1129:	f3 0f 1e fa          	endbr64
    112d:	55                   	push   %rbp
    112e:	48 89 e5             	mov    %rsp,%rbp
    1131:	b8 00 00 00 00       	mov    $0x0,%eax
    1136:	5d                   	pop    %rbp
    1137:	c3                   	ret
...

1.2 使用 -pg 选项

使用 -pg 参数编译后，我们可以看到在函数头部增加了对 mcount 函数的调用，这种机制常用用于运行程序性能分析：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

$ gcc -pg -o hello.pg hello.c
$ objdump -S hello.pg
...
00000000000011e9 <a>:
    11e9:	f3 0f 1e fa          	endbr64
    11ed:	55                   	push   %rbp
    11ee:	48 89 e5             	mov    %rsp,%rbp
    11f1:	ff 15 f1 2d 00 00    	call   *0x2df1(%rip)        # 3fe8 <mcount@GLIBC_2.2.5>
    11f7:	b8 00 00 00 00       	mov    $0x0,%eax
    11fc:	5d                   	pop    %rbp
    11fd:	c3                   	ret
...

gcc 添加 -pg 选项后，编译器都会在函数头部增加 mcount/fentry 函数调用（ 设置了 notrace 属性函数除外）； #define notrace __attribute__((no_instrument_function))

1.3 使用 -pg 和 -mfentry 选项

在 gcc 4.6 版本后，新增编译选项 -mfentry, 将通过调用实现更加简洁高效的 __fentry__ 函数替换 mcount ， 在 Linux Kernel 4.19 x86 体系结构默认使用该方式 。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

# echo 'void foo(){}' | gcc -x c -S -o - - -pg -mfentry
$ gcc -pg -mfentry -o hello.pg.entry hello.c
$ objdump -S hello.pg.entry
00000000000011e9 <a>:
    11e9:	f3 0f 1e fa          	endbr64
    11ed:	ff 15 05 2e 00 00    	call   *0x2e05(%rip)        # 3ff8 <__fentry__@GLIBC_2.13>
    11f3:	55                   	push   %rbp
    11f4:	48 89 e5             	mov    %rsp,%rbp
    11f7:	b8 00 00 00 00       	mov    $0x0,%eax
    11fc:	5d                   	pop    %rbp
    11fd:	c3                   	ret

这里我们以 fentry 为例，该函数调用会占用 5 个字节。 Linux 内核中 fentry 函数被定位为 retq 直接返回。

1
2
3

SYM_FUNC_START(__fentry__)
        retq
SYM_FUNC_END(__fentry__)

即使通过 reqt 直接返回，每个函数都调用的时候仍然会带来大概 13% 的性能损耗，在实际运行过程中，ftrace 机制会在内核启动时候将 5 个字节（ff 15 05 2e 00 00 call __fentry__）直接替换成 nop 指令，在 x86_64 体系中为 nop 指令为： 0F 1F 44 00 00H 。

在启用 ftrace 动态跟踪机制时（CONFIG_DYNAMIC_FTRACE），设置跟踪函数后，内核会对当前 nop 指令进行动态替换（hot hook），替换成跳转到 ftrace_caller 函数，从而实现了动态跟踪。在替换过程中为了避免引发多核异常，首先将第一个直接替换成 0xcc 的中断指令，然后再替换后续的指令，具体实现参见 void ftrace_replace_code(int enable);

1.4 对内核进行验证

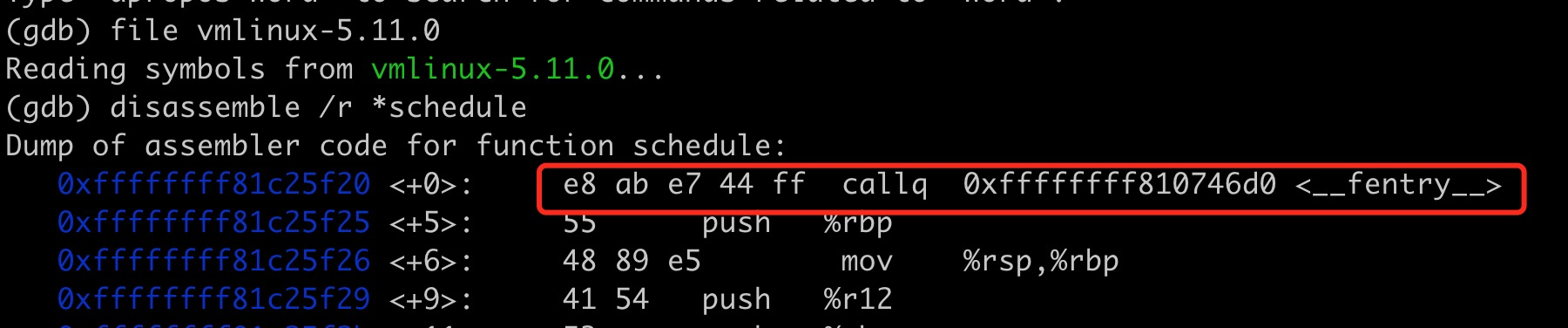

我们以内核函数 schedule 为例，使用 gdb 调试带有符号信息的 vmlinux 文件时，我们可直接查看到函数编译后的汇编代码：

schedule_fentry

__fentry__ 函数则直接被定义为了 retq 指令：


call 汇编指令解析：

0xffffffff81c33580 <+0>: e8 1b 41 44 ff call 0xffffffff810776a0 <__fentry__>

e8 代表 call, 1b 41 44 ff 相对于下一条指令的偏移量 （0xffffffff81c33580 + 5）， FF 44 41 1B 为负数，补码为 BB BE E5， 0xffffffff810776a0 - 0xffffffff81c33585 = -bbbee5

2. ftrace 中 kprobe 跟踪机制验证

这里，我们打算验证 3 件事情：

  1. 函数在内核启动后，函数首部的 call 指令会被替换成 nop 指令；
  2. ftrace 方式下设置 kprobe 函数跟踪后，nop 指令会被替换成相对应的 call 调用；
  3. kprobe 跟踪停止后，函数头部的 5 个字节会被替换成 nop 指令；（1，2 验证后，则很容易验证）

为了验证内核函数动态替换过程，我首先考虑的是通过内核模块打印函数地址对应的首部 5 个字节。

3. 使用内核模块进行验证

3.1 使用 kallsyms_lookup_name 方式获取

最常见或流行的做法是在内核模块中使用内核函数 kallsyms_lookup_name() 获取到跟踪函数的地址，然后进行打印。

首先，我也想尝试通过这种方式进行，其他获取内核符号地址的方式参见 获取内核符号地址的方式 。内核模块的样例代码参考 hello_kernel_module，代码也非常简单：

1
2
3
4
5
6

static int __init hello_init(void)
{
    char *func_addr = (char *)kallsyms_lookup_name("schedule");

    // 判断地址是否合法，然后进行打印
}

但在编译阶段报错（本地环境 5.11.22-generic）：

1

ERROR: modpost: "kallsyms_lookup_name" [hello_kernel_module/hello.ko] undefined!

在新版内核 ( >= 5.7 ) 中，出于安全考虑 kallsyms_lookup_name 函数不再被导出，在内核模块中不能再直接应用，相关说明可参见文章 Unexporting kallsyms_lookup_name 和提交的 补丁 。 这里 讨论了几种可行的替代方案，另外关于多内核版本下的统一方案可参考 The Linux Kernel Module Programming Guide 中的样例代码 syscall.c。这里为了简化，我使用 kprobe 注册机制（仅支持 Linux 5.11 内核），完整代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kprobes.h>
static struct kprobe kp = {
    .symbol_name = "kallsyms_lookup_name"
};

static int __init hello_init(void)
{
    typedef unsigned long (*kallsyms_lookup_name_t)(const char *name);
    int i = 0;
    kallsyms_lookup_name_t kallsyms_lookup_name;
    register_kprobe(&kp);
    kallsyms_lookup_name = (kallsyms_lookup_name_t) kp.addr;
    unregister_kprobe(&kp);

    char *func_addr = (char *)kallsyms_lookup_name("schedule");

    pr_info("fun addr 0x%lx\n", func_addr);
    for (i = 0; i < 5; i++)
    {
			 pr_info("0x%02x ", (u8)func_addr[i]);
    }

    return 0;
}

完整代码参见 get_inst.c。编译并安装后，可通过 dmesg 进行查看：

1
2
3
4

$ sudo insmod ./hello.ko
$ dmesg -T
[Sat Apr  9 12:11:25 2022] fun addr 0xffffffff9eea3eb0
[Sat Apr  9 12:11:25 2022] 0x0f 0x1f 0x44 0x00 0x00

这里我们可以看到函数首部的 5 个字节已被替换成 nop 指令（0f 1f 44 00 00)，这个过程是在内核启动时由 ftrace_init() 函数统一处理替换的。同样，新安装的内核模块中导出的函数，首部也会自动被替换成成 nop 指令。

对应到 ftrace pdf 中 schedule 函数的样例如下：


图 未启用 kprobe 跟踪前，函数首部 5 个字节为 nop 指令 <图来自于 ftrace pdf P36>

接着，启用内核函数 schedule 的跟踪，再进行验证：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

$ cd /sys/kernel/debug/tracing
$ sudo echo 'p:schedule schedule' >> kprobe_events
$ sudo cat kprobe_events
p:kprobes/schedule schedule

$ sudo echo 1 >  events/kprobes/schedule/enable
$ insmod ./hello.ko
$ demsg -T
[Sun Apr 10 20:07:12 2022] 0xe8 0x7b 0x5a 0xd9 0x20
[Sun Apr 10 20:07:12 2022] fun addr 0xffffffff9fa33580

$ sudo echo 0 >  events/kprobes/schedule/enable

在启用内核函数 schedule 函数跟踪后，我们可以看到首部 5 个字节 （nop）已经被替换成了其他函数调用。大体效果如下所示：

ftrace_ex2.png 图：在注册 kprobe 函数 nop 指令被替换效果 <来自于 ftrace pdf P37>

3.2 直接使用内核函数地址（踩坑笔记，可跳过）

如果不通过 kallsyms_lookup_name 函数，直接使用 /boot/System.map 中的地址是否可以？答案是可以的，但是需要小心 KASLR（Kernel Address Space Layout Randomization）机制。

KASLR 可能会在每次启动时随机化内核代码和数据的地址，目的是保护内核空间不被攻击者破坏，这样以来 /boot/System.map 中列出的静态地址会被随机值调整。如果没有 KASLR，攻击者可能会在固定地址中轻易找到目标地址。如果 /proc/kallsyms 中的符号地址与 /boot/System.map 中的地址不同，说明 KASLR 系统运行的内核中被启用。两个查看需要 root 用户权限才能查看。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

$ grep GRUB_CMDLINE_LINUX_DEFAULT /etc/default/grub
GRUB_CMDLINE_LINUX_DEFAULT="quiet splash"

$ sudo grep schedule$ /boot/System.map-$(uname -r)
ffffffff81c33580 T schedule

$ grep schedule$ /proc/kallsyms
ffffffff9fa33580 T schedule

# 如果系统未启用 KASLR（内核地址空间随机地址）功能，两者地址会相等，否则会不一致。

如果启用了 KASLR，我们必须在每次重启机器时注意 /proc/kallsyms 的地址（** 每次重启机器都会发生变化 **）。为了使用 /boot/System.map 中的地址，要确保 KASLR 被禁用。我们可以在启动命令行中添加 nokaslr 来禁用 KASLR，重启生效：

1
2
3
4
5
6

$ grep GRUB_CMDLINE_LINUX_DEFAULT /etc/default/grub
GRUB_CMDLINE_LINUX_DEFAULT="quiet splash"
$ sudo perl -i -pe 'm/quiet/ and s//quiet nokaslr/' /etc/default/grub
$ grep quiet /etc/default/grub
GRUB_CMDLINE_LINUX_DEFAULT="quiet nokaslr splash"
$ sudo update-grub

我们可在内核模块中添加一个 sym 变量获取传入的函数地址，样例代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

#include <linux/init.h>
#include <linux/module.h>
#include <linux/kallsyms.h>

static unsigned long sym = 0;
module_param(sym, ulong, 0644);

static int __init hello_init(void)
{
    char *func_addr = 0;
    int i = 0;
    if (sym != 0)
    {
			func_addr = (char *)sym;
			for ( i = 0; i < 5; i++)
				pr_info("0x%02x ", (u8)func_addr[i]);
    }

    pr_info("fun addr 0x%p\n", func_addr);
    return 0;
}
module_init(hello_init);

在确保 KASLR 被禁用后，我们编译上述模块并运行，可得到与上述方式一致的结果：

1
2
3
4
5
6
7
8

$ addr=`grep -w "schedule" /proc/kallsyms|cut -d " " -f 1`
$ insmod ./hello.ko sym=0x$addr

$ dmesg -T
[Sun Apr 10 20:50:51 2022] 0xe8 0x7b 0x5a 0xd9 0x20
[Sun Apr 10 20:50:51 2022] fun addr 0x000000005aad203e

$ rmmod hello

如果不禁用 KASLR 使用固定地址进行编译，加载驱动则会报错：

1
2
3
4

$ sudo dmesg -T
[Fri Apr  8 17:39:47 2022] BUG: unable to handle page fault for address: ffffffff810a3eb2
[Fri Apr  8 17:39:47 2022] #PF: supervisor read access in kernel mode
[Fri Apr  8 17:39:47 2022] #PF: error_code(0x0000) - not-present page

4. 使用 gdb + qemu 进行验证

我将编译内核带上 DEBUG 选项的内核及相关文件保存到了 百度网盘 ，提取码 av28。关于内核编译及调试的详细过程可参考 使用 GDB + Qemu 调试 Linux 内核 。

这里介绍一下如何在 Mac 环境下使用 qemu 软件进行内核调试：

1
2

$ brew install qemu
$ brew link qemu

需要提前下载网盘的文件至本地目录，运行 qemu 进行测试：

1
2
3
4
5
6

$ cat run.sh
#!/bin/bash

qemu-system-x86_64 -machine type=q35,accel=hvf -kernel ./bzImage -initrd  ./rootfs_root.img -append "nokaslr console=ttyS0" -s c

$ ./run.sh

注意这里添加了 -machine type=q35,accel=hvf 标记，在 mac 环境下使用 hvf 加速，如果不启用加速，默认使用 xen 虚拟化指令集。

gdb_schedule_before

如果在 qemu-system-x86_64 命令行没有启用 hvf 加速，看到函数前 5 个字节会有所差异，默认为 66 66 66 66 90 data16 data16 data16 xchg %ax,%ax，这是因为 nop 指令在不同的体系结构会有所不同。

1
2
3

# cd /sys/kernel/debug/tracing
# echo 'p:schedule schedule' >> kprobe_events
# echo 1 >  events/kprobes/schedule/enable

gdb_schedule_after

这里我们对传入头部的函数继续进行跟踪：

1

(gdb) x/100i 0xffffffffc0002000

在后续翻页中可以看到调用了 kprobe_ftrace_handler 注册函数。 kprobe_ftrace_handler

需要注意地址 0xffffffffc0002000 的函数并不是 ftrace 注册函数 ftrace_caller 或 ftrace_regs_caller，而是依据这两个函数在内存中动态构建的 trampoline（蹦床），将 ftrace_caller 或 ftrace_regs_caller 修改注册函数后的汇编拷贝到这段 trampoline 中，（本次调试 ftrace 函数为 ftrace_regs_caller，事件注册函数为 kprobe_ftrace_handler)。
